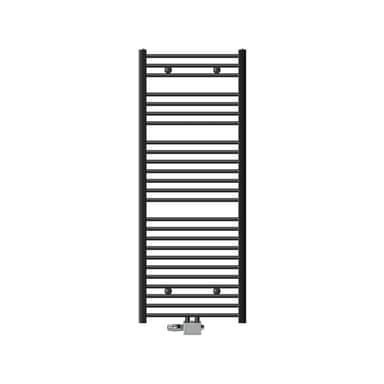

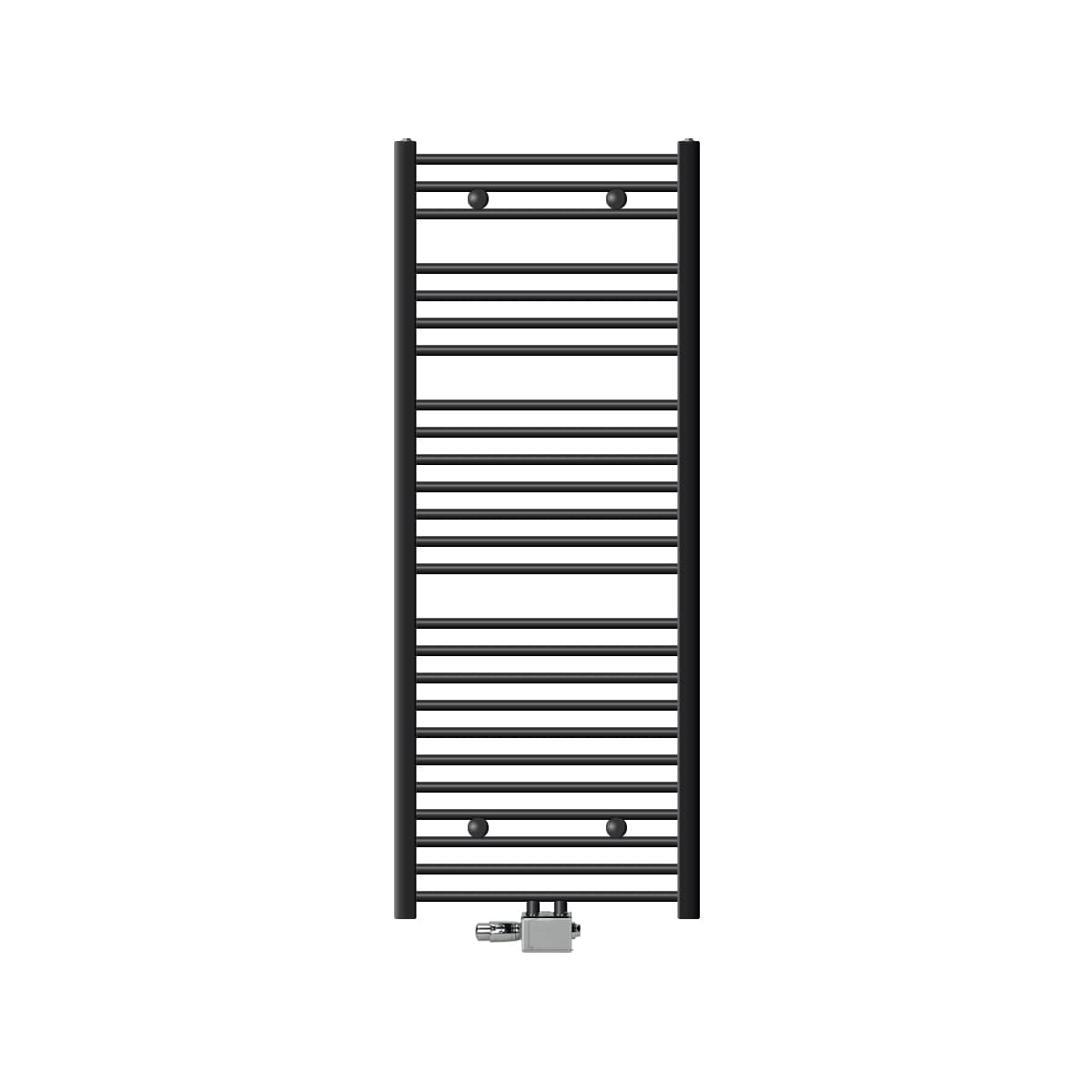

Handduk ingår med universell anslutning anslutning set. Termostat i krom ECD

Omfattning av leverans:

1 x Handduk

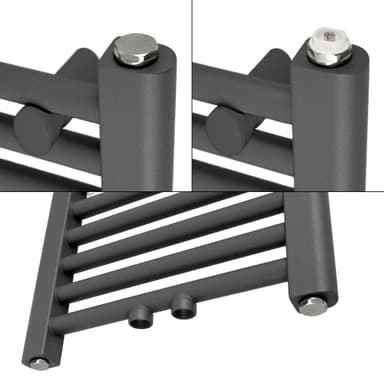

Avluftningsventil 1/2 tum

Blindpluggar 1/2 tum

Monteringsanvisningar

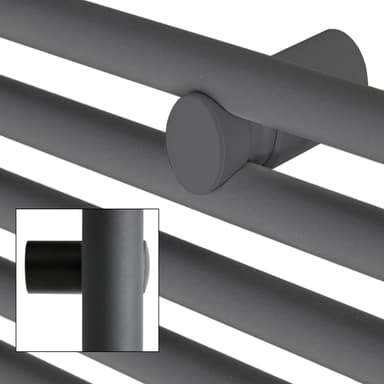

Väggmonteringssats:

- 4 x väggfäste

- 4 x skruv och plugg

- 4 x fästskruven

- 4 x brickor

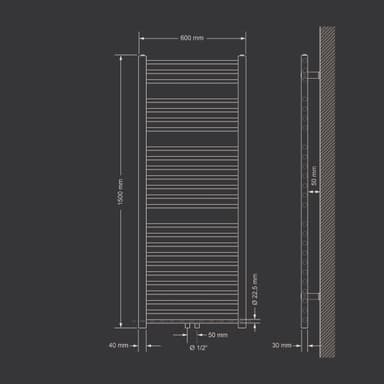

Teknisk information:

Bredd (mm): 600:

Höjd (mm): 1500:

Terminaler (mm): 555:

Rördiameter: Ø22:

Profile: 30 * 40 * 1,5 D:

Värmeeffekten (watt vid 75/65/20 °): 779

Mängd vatten (L): 7,09:

Vikt (kg): 10,66:

Färg antracit:

för en rördiameter som 18 till 22 mm:

för rör avståndet 18 till 22 mm:

Djup (vägg till centrum rör): 75 till 100 mm:

Djupa pluggar är inte lämpliga för montering i gips.

maximalt driftstryck: 10 bar (1 MPa)

Testtryck: 12 bar (1,2 MPa)

vertikal D-profiler 30 x 40 x 1,5 mm

horisontella runda rör 22 x 1,2 mm

Avstånd från väggen: ca 6,5 ??cm

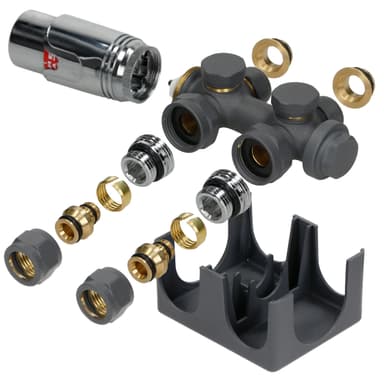

Teknisk information Anslutnings set:

Anslutningsarmatur för röravståndet 50mm mittre förbindelse

Multiblock två rörkoppling

Max. Driftstryck 10 bar

Max. Drifttemperatur 110 ° C

tillgängliga för raka och vinkel versioner

förinställbar ventilinsatsen inkl. nyckel

Färg: Krom

med anti-frys positionen

5 nivåer

för värmesystemet tvårörssystem

Anslutningsgänga för radiatorer 1/2 """"fritt rörliga mutter

Röranslutning med utvändig gänga G 3/4 '' med kon för kompressionsadapter

justerbar för hydraulisk balansering

med vätskesensor (hydraulisk sensor)

Temperaturintervall: 0-30 ° C

med """"0"""" position och frostskyddsmedel

Frostskydd vid 6 ° C

för radiatorer med tillförsel- och retur

Universal - för raka och vinkel versioner (inkl Cover.)

Termostat konvertibla höger eller vänster
