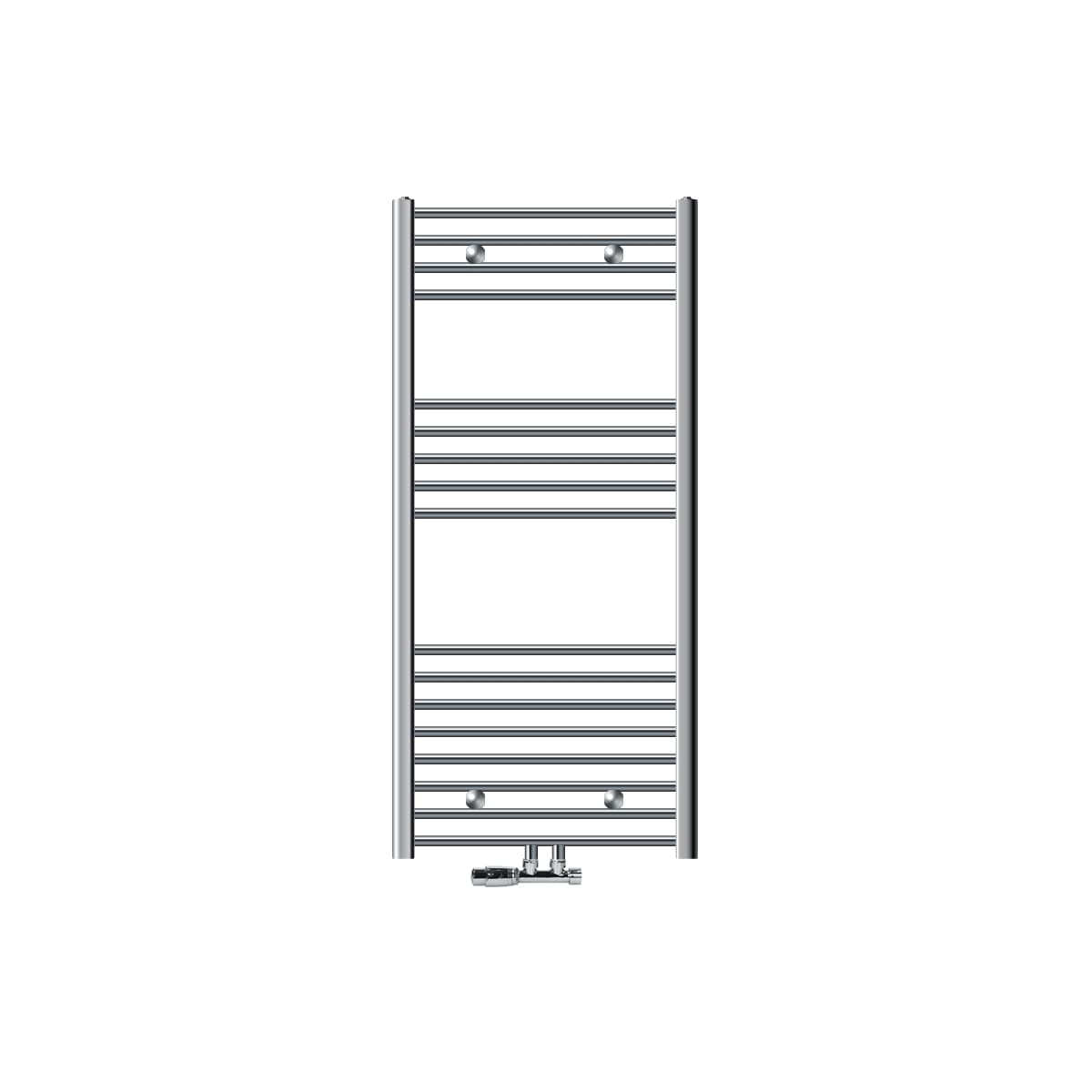

Handduk med vägganslutningsuppsättning inkl. Termostat ECD Germany Modell Sahara

Omfattning av leverans:

1 x Handduk

Termostat med medium anslutningsuppsättning vägg anslutning / (hörnet modell) - om rören kommer ut ur väggen) ventilationsventilen 1/2 tum

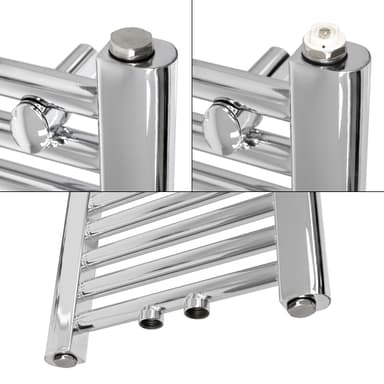

Blindpluggar 1/2 tum

Monteringsanvisningar

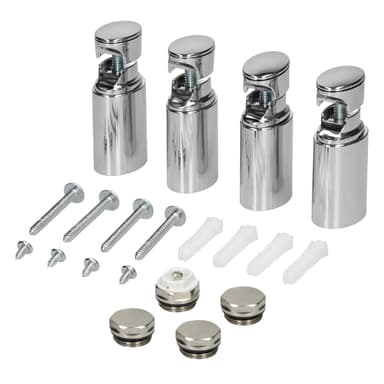

Väggmonteringssats:

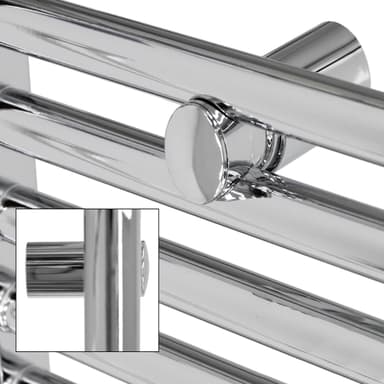

- 4 x väggfäste

- 4 x skruv och plugg

- 4 x fästskruven

- 4 x brickor



Teknisk information:

Bredd (mm): 600

Höjd (mm): 1200

Terminaler (mm): 555

Rördiameter: Ø22

Profil: 30 * 40 * 1,5 D

Värmeeffekten (watt vid 75/65/20 °): 428

Mängd vatten (L): 5,87

Vikt (kg): 8,84

Färg: Krom

för en rördiameter som 18 till 22 mm:

för rör avståndet 18 till 22 mm:

Djup (vägg till centrum rör): 75 till 100 mm:

maximalt driftstryck: 10 bar (1 MPa)

Testtryck: 12 bar (1,2 MPa)

vertikal D-profiler 30 x 40 x 1,5 mm

horisontella runda rör 22 x 1,2 mm

Avståndet till väggen: om 6.5cm

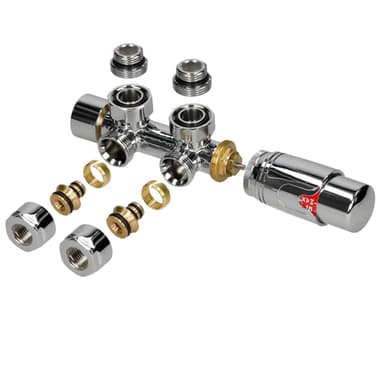

anslutningsuppsättning

50mm för rör distansorgan som förbinder

Multiblock två rörkoppling

Max. Driftstryck 10 bar

Max. Drifttemperatur 110 ° C

tillgängliga för vinkel typ

förinställbar ventilinsatsen inkl. nyckel

Färg: Krom

med anti-frys positionen

5 nivåer

för värmesystemet tvårörssystem

Anslutningsgänga för radiatorer 1/2 """"fritt rörliga mutter

Röranslutning med utvändig gänga G 3/4 '' med kon för kompressionsadapter

justerbar för hydraulisk balansering

med vätskesensor (hydraulisk sensor)

Temperaturintervall: 0-30 ° C

med """"0"""" position och frostskyddsmedel

Frostskydd vid 6 ° C

för radiatorer med tillopp och retur
