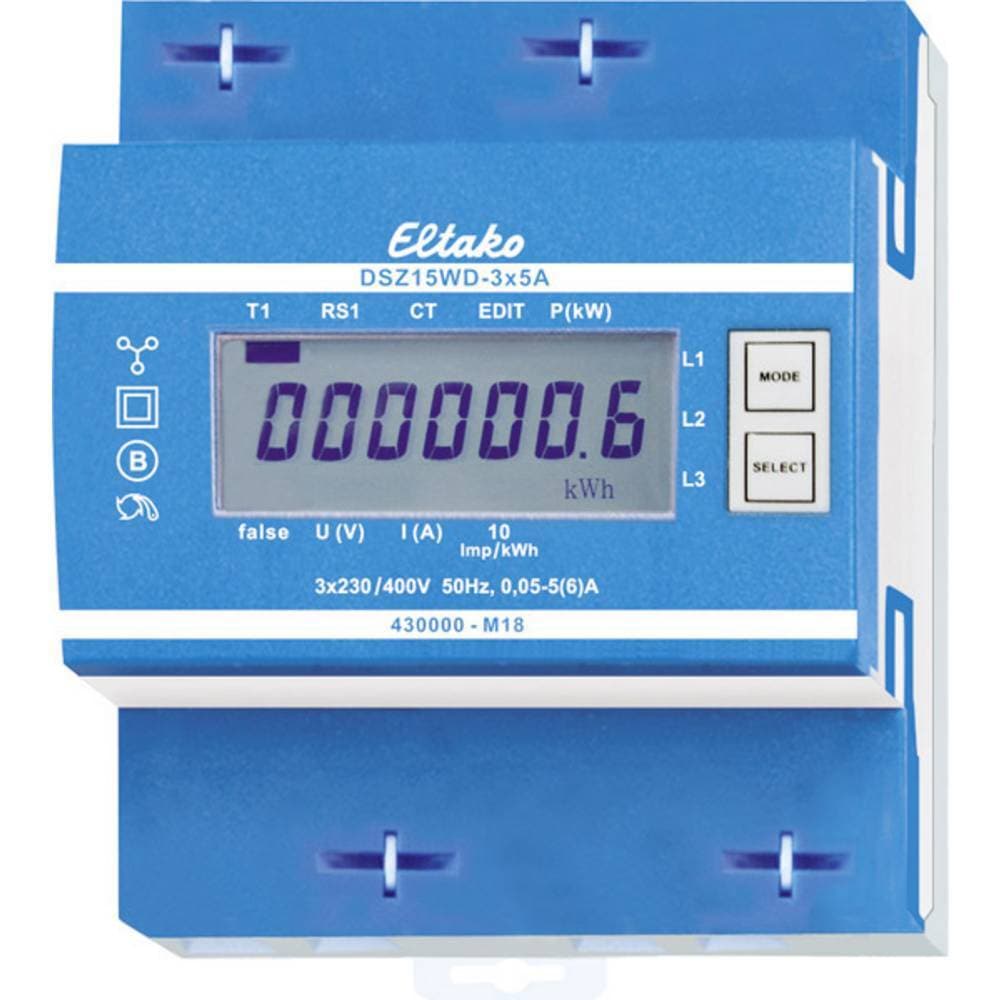

Eltako DSZ15WD-3x5A MID Elmätare 3-fas digital N/A

Eltako DSZ15WD-3x5A MID Elmätare 3-fas digital N/A MID-konform: Ja

Endast kalibrerade mätare är godkända för strömavräkning enligt §25 i den tyska kalibreringslagen. Bristande efterlevnad är en överträdelse enligt §19. Omvandlare-trefasströmmätare med justerbart omvandlingsförhållande och MID. Maxström 3x5A, stand-by-förlust endast 0,5 W per bana. Din-skena för montering på din-en 60715 TH35. 4 delningsenheter = 70 mm bred, 58 mm djup. Noggrannhetsklass B (1 %). Med S0-gränssnitt. Denna trefasströmmätare mäter aktiv energi med hjälp av strömmarna som flyter genom omvandlarna. Den företagsinterna användningen på endast maximalt 0,5 W aktiv effekt per bana mäts inte och visas inte. 1, 2 eller 3 omvandlare med sekundärströmmar upp till 5A kan anslutas. Startström är 10mA. N-anslutningen ska finnas. 7-segments LC-display kan avläsas två gånger inom två veckor även utan strömförsörjning. Effektöverdraget visas med ett 10 gånger per kWh blinkande balkar på displayen. Till höger om displayen finns knapparna mode och SELECT, som enligt bruksanvisningen visas i menyn. För det första tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin, den aktiva energin i det återställningsbara minnet samt de momentana värdena effekt, spänning och ström per ytterledare visas. Dessutom kan omvandlingsförhållandet ställas in. Vid tillverkning är den inställd med 5:5 och låses med anslutningsklämmor märkta MED JUMPER. Omvandlingsförhållandet anpassas efter den installerade omvandlaren genom att bron tas bort och nyinställning enligt bruksanvisningen. Därefter låses den med bryggan. Omvandlarförhållandena kan ställas in mellan 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 och 1500:5. Felmeddelande (fel): Om ledare saknas eller felaktig strömriktning? Och den motsvarande ytterledaren visas i displayen. Obs! Före arbete på strömomvandlare frikoppla spänningspanderna från räknaren. OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Features

leveransomfattning

• null

OBS!

• Vad du får göra själv med el
  Rätt kunskap och försiktighet är viktigt vid allt arbete med elektricitet. De flesta elarbeten måste utföras av en behörig elinstallatör, men en del enklare arbeten får du utföra själv, om du har kunskap om hur du ska göra.
  Som ägare eller nyttjare av en fastighet är du ansvarig för att elen är korrekt installerad och att de elektriska apparater som du använder är hela och används på rätt sätt.

  Ta inga risker när du gör eljobbet själv
  Är du det minsta osäker ska du lämna över jobbet till en elinstallatör. En felaktig hantering av el kan leda till brand och skador. Chansa aldrig, ett enda misstag kan få ödesdigra konsekvenser.

  Stäng av strömmen innan du börjar
  Oavsett vilket slags elarbete som du ska utföra så ska du alltid börja med att stänga av strömmen. Dra ur stickproppen om det är en apparat du tänker arbeta med. Rör elarbetet delar av den fasta installationen som takarmatur, vägguttag eller strömbrytare, ska du avlägsna propparna (säkringarna) eller slå av huvudströmbrytaren.
  Kontrollera att strömmen verkligen är avstängd och att utrustningen du ska arbeta med är spänningslös innan du börjar. Försäkra dig också om att ingen annan kan koppla på strömmen under tiden som du arbetar.

  Elarbeten du får göra själv (och några goda råd på vägen ...)
  · Byta trasig propp (säkring) och återställa utlöst automatsäkring
  Om proppen går på nytt finns det ett fel som måste åtgärdas. Kontakta en elinstallatör om du inte själv kan hitta felet. Trasiga proppar ska slängas – försök aldrig att reparera dem.

  · Byta glödlampor
  Se till att den nya lampan inte har högre effekt än den som anges på armaturen, till exempel: ”Max 60 W”. Var även noga med att följa övriga anvisningar som finns på
